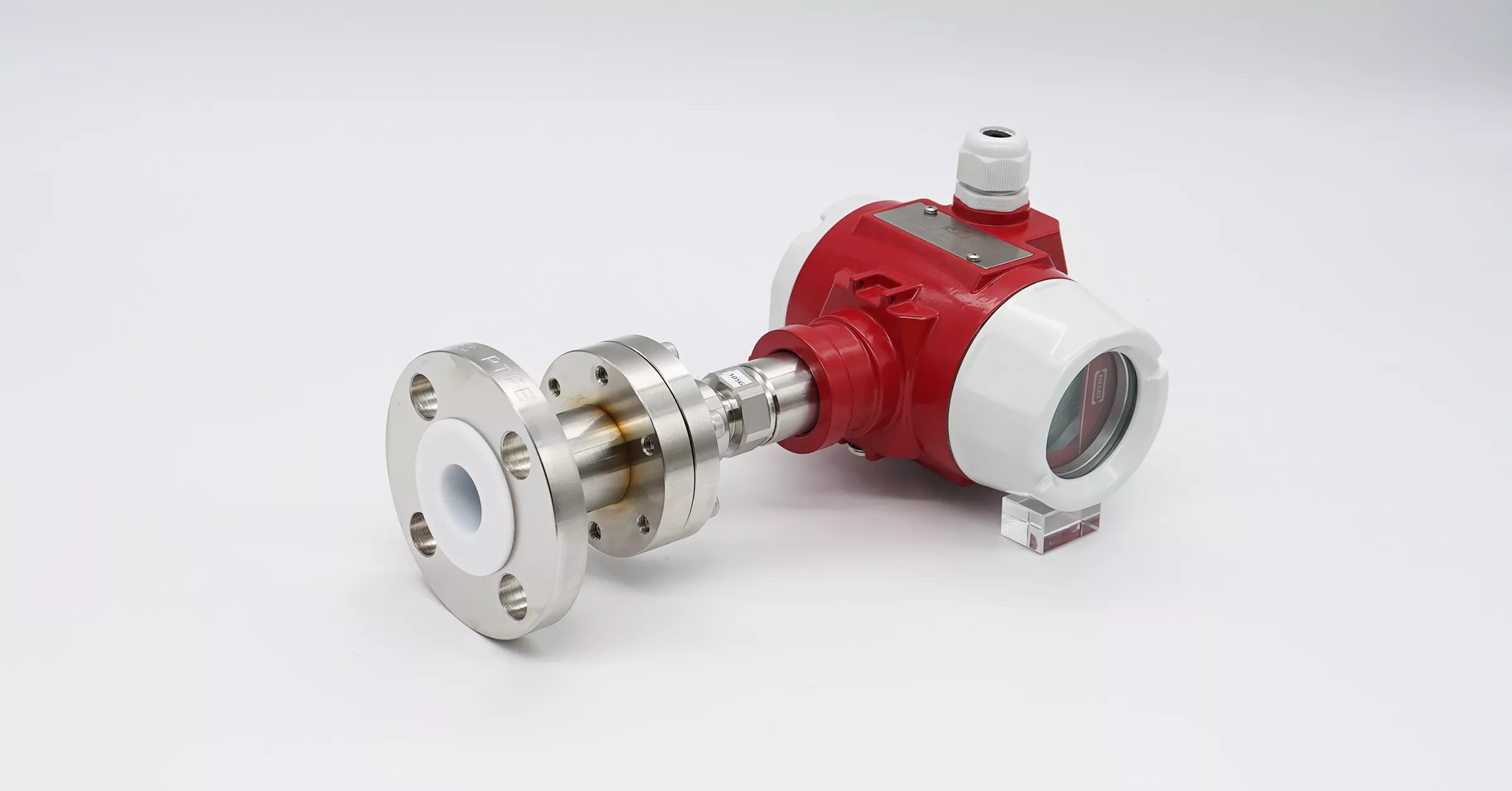

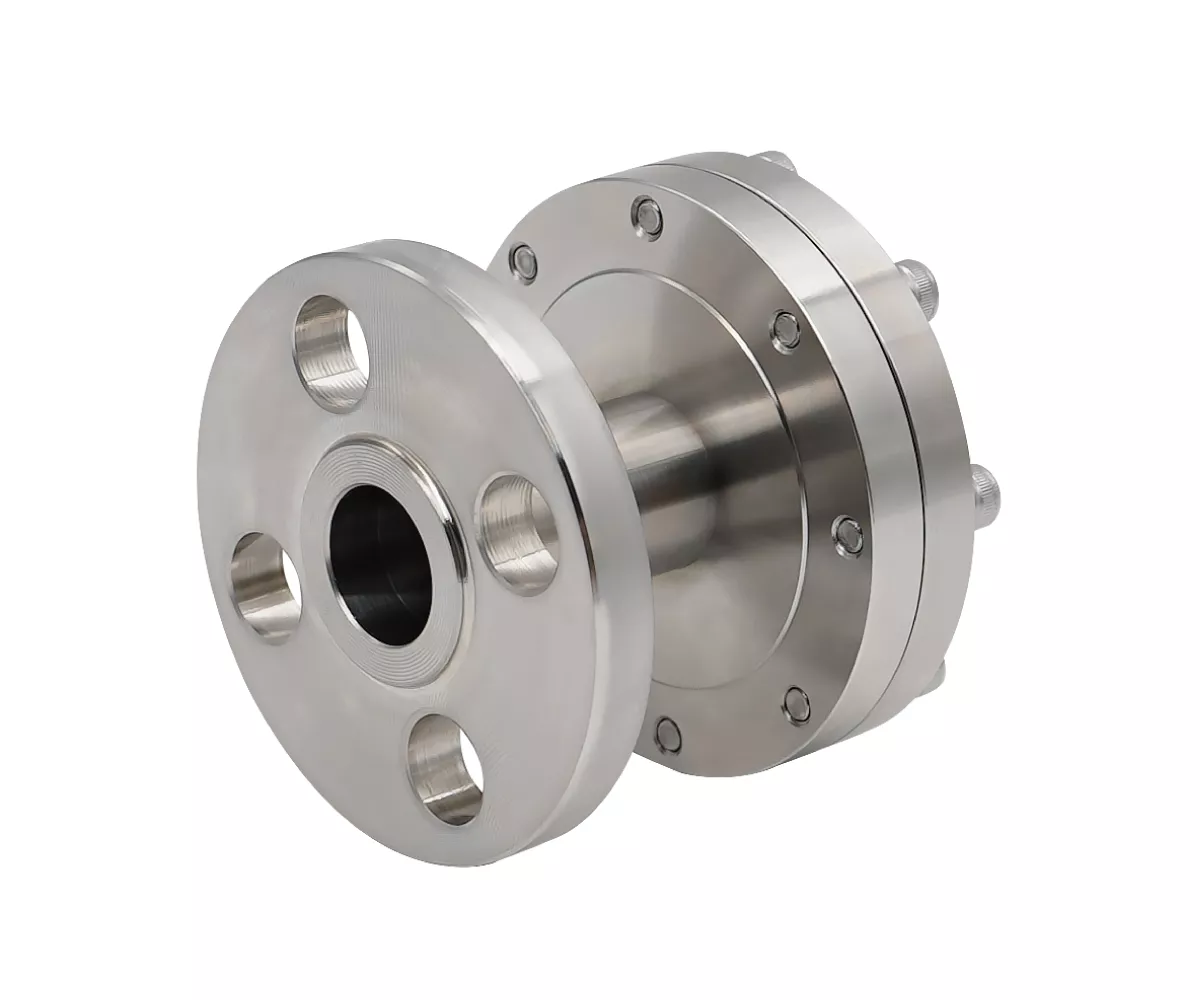

اتصال مشدود مع أنبوب كعب
Model:DIFF-S
وصف:
- By using diaphragm seals, the measuring instruments can be used at extreme temperatures up to +300 °C
- The double flange diaphragm can increase the size of the upper body and diaphragm to match the piping connection, requirements, and improve accuracy
- Applicable to special working environments and corrosive fluids, such as high pressure, high vibration, and concrete
- خدمة ما بعد المبيعات المستجيبة / ضمان جودة / عالي الجودة / سنة واحدة
- الصورة للرجوع إليها ؛ يعتمد المنتج الفعلي على مواصفاتك المخصصة.
- اقرأ المزيد: هل يجب دمج ختم الحجاب الحاجز في مقياس الضغط الخاص بك؟
تنزيل الملف
مواصفات المنتج
左右尚有資訊
| نوع اتصال العملية | ANSI/ASME B16.5 ، JIS ، DIN 2527 |
|---|---|
| القطر الاسمي | 1/2", 3/4", 1", 1 1/4", 1 1/2", 2" |
| قطر الحجاب الحاجز | 70 mm, 90mm, 130 mm, 160 mm |
| اتصال الصك | 1/4", 3/8", 1/2" PT ، G ، NPT ، M |
| نطاقات النطاق | 70 mm Pressure gauge: 0 … 4 bar to 0 … 40 bar Transmitter: 0 … 0.4 bar to 0 … 40 bar 90 mm Pressure gauge: -1 … 0 bar to -1 … 40 bar Transmitter: 0 … 0.01 bar to -1 … 40 bar 130 mm Pressure gauge: 0 … 0.25 bar to -1 … 40 bar Transmitter: 0 … 0.01 bar to -1 … 40 bar 160 mm Pressure gauge: 0 … 0.01 bar to -1 … 25 bar Transmitter: -0.05 … 0.05 bar to -1 … 25 bar or all other equivalent vacuum or combined pressure and vacuum ranges |
| مادة | Upper body: 304 SS, 316 SS, 316L SS, Dual Phase Steel, Hastelloy C276, Tantalum, Titanium, Monel 400, Nickel 200 Lower body: 304 SS, 316 SS, 316L SS, Dual Phase Steel, Hastelloy C276, Tantalum, Titanium, Monel 400, Nickel 200 Diaphragm: 316L SS, Hastelloy C276, Tantalum, Titanium, Monel 400, Nickel 200, Silicone, Viton, 316L+PTFE |
| درجة حرارة متوسطة | 0 ℃ ... 80 ℃ (قياسي) ، 81 ℃ ... 200 ℃ ، 201 ℃ ... 400 ℃ |
| آحرون | ملحومة بأداة ، منفذ تدفق ، طلاء (PTFE أو PFA) ، بطانة (معدنية أو PTFE) |
