كيف تختار مقياس حرارة؟
إذا كان تطبيقك يتطلب قراءات دقيقة وموثوقة مع ضمان سلامة المعدات والمشغلين الخاصة بك ،
فإن تحديد مقياس حرارة الاتصال الصحيح أمر ضروري. قد يؤدي إجراء خيار غير صحيح إلى خطر الأضرار التي لحقت بأدواتك وتعطيل عملياتك.
كيف يمكنك أن تعرف ما إذا كنت قد اخترت مقياس حرارة الاتصال الأكثر ملاءمة؟
في هذه المقالة ، يتدفق مقياس SJ إلى عوامل حرجة لاختيار أدوات درجة الحرارة.
قمنا بتجميع ستة إرشادات أساسية لمساعدتك في اتخاذ القرارات الصحيحة.
إذا كانت لديك أسئلة أخرى حول موازين الحرارة الهاتفية ، فلا تتردد في الاتصال بنا في أي وقت.
يكرس الفريق ذي الخبرة في SJ Gauge لتقديم أفضل حلول قياس درجة الحرارة.
بدعمنا ، ستتمكن من اختيار مقياس الحرارة الذي يناسب احتياجاتك بثقة وضمان التنفيذ السلس لمهام القياس الخاصة بك.
#01حجم الطلب على موازين الحرارة الهاتفي:
كيف يمكنك اختيار الحجم المناسب للاتصال بالحرارة؟
عند اختيار حجم قرص مقياس الحرارة ، ضع في اعتبارك هذين العاملين المهمين:
(1) المسافة بين مقياس الحرارة والمراقب. بشكل عام ، مع زيادة المسافة ، يجب تحديد قرص أكبر لتحديد أولويات قابلية القراءة للمراقب.
(2) المساحة المادية حول نقطة الاتصال. قد يؤدي تثبيت مقياس حرارة كبير جدًا بالنسبة للمساحة إلى تلف وقراءات غير دقيقة.
فيما يلي قائمة بأحجام الاتصال الهاتفي الشائعة:
(لمزيد من المواصفات التفصيلية حول حجم الاتصال بالحرارة ، وعلامات ، ومؤشرات الوحدة ، يمكنك الرجوع إلى BS EN 13190.)
- 1 "(25 ملم)
- 1 ½ "(40 مم)
- 2 "(50 ملم)
- 2 ½ "(63 مم)
- 3 "(75 مم)
- 4 "(100 مم)
- 6 "(150 مم)
#02نطاق مقياس حرارة الاتصال الهاتفي (نطاق القياس):
كيف يمكنك تحديد نطاق المقياس اللازم؟
يجب أن يكون نطاق قياس درجة الحرارة مصممًا لدرجات الحرارة النموذجية في التطبيق الخاص بك ، مما يمتد إلى ثلثي قطر الطلب على الأقل. يجب ألا يتجاوز نطاق القياس الخاص بك نطاق وجه الطلب.
على سبيل المثال ، إذا انخفض نطاق درجة الحرارة المشتركة في التطبيق بين +10 درجة مئوية على الأقل ودرجة حرارة أقصى قدرها +90 درجة مئوية ، فمن المستحسن شراء مقياس حرارة بمقياس قرص يتراوح من 0 درجة مئوية إلى +100 درجة مئوية.
فيما يلي قائمة بنطاقات قياس درجة الحرارة الشائعة وفقًا للمعيار الأوروبي BS EN 13190 ، كما هو موضح في الجدول أدناه:
|
مقياس الاتصال بالحرارة
(الوحدة: ° C)
|
نطاق درجة الحرارة المشتركة
(الوحدة: ° C)
|
|
-20 … +40
-20 … +60
-20 … +120
|
-10 … +30
-10 … +50
-10 … +110
|
|
-30 … +30
-30 … +50
-30 … +70
|
-20 … +20
-20 … +40
-20 … +60
|
|
-40 … +40
-40 … +60
-100 … +60
|
-30 … +30
-30 … +50
-80 … +40
|
|
0 … 60
0 … 80
0 … 100
|
10 … 50
10 … 70
10 … 90
|
|
0 … 120
0 … 160
0 … 200
|
10 … 110
20 … 140
30 … 180
|
|
0 … 250
0 … 300
0 … 400
|
30 … 220
30 … 270
50 … 350
|
|
0 … 500
0 … 600
0 … 700
|
50 … 450
100 … 500
100 … 600
|
|
50 … 650
100 … 700
|
150 … 550
200 … 600
|
خارج نطاق الاتصالات ودرجة الحرارة المذكورة في الجدول أعلاه ، كل تطبيق له متطلبات درجة حرارة محددة.
عند مناقشة المواصفات مع مورد الصك الخاص بك ، تهدف إلى أقرب حد أعلى في الجدول.
إذا تجاوزت متطلباتك هذا الحد ، ففكر في النطاق التالي المتاح.
ما هي عواقب استخدام نطاق قياس درجة الحرارة الخاطئ؟
يمكن أن يكون لاختيار نطاق درجة الحرارة غير الصحيح آثار ضارة.
إذا اخترت نطاق درجة حرارة واسعة للغاية ، فيمكنه إعاقة مراقبة البيانات.
على العكس من ذلك ، فإن اختيار نطاق ضيق للغاية يحمل خطر تمزق الصك أو أي أضرار أخرى.
إذا كنت غير متأكد من متطلبات نطاق درجة الحرارة المحددة ، فلا تتردد في الاتصال بنا للحصول على أفضل حل.
#03موقع توصيل موازين الحرارة الهاتفي:
كم عدد أنواع مواقع الاتصال من تثبيتات مقياس الحرارة الهاتفية الموجودة؟
يمكن تصنيف أجهزة قياس الحرارة للاتصال في المقام الأول إلى ثلاثة أنواع استنادًا إلى طريقة التثبيت وموقع الاتصال: أسفل الحبل ، والتركيب الخلفي ، والزاوية القابلة للتعديل. يمكن تصنيف نوع التثبيت الخلفي إلى مزيد من الحواف وغير المنقوقة ، اعتمادًا على وجود شفة.
(لمزيد من أنواع تثبيت مقياس درجة الحرارة ، يمكنك الرجوع إلى BS EN 13190.)
左右尚有資訊#04عملية الاتصال بالرسوم الحرارية الهاتفية:
كيف يجب عليك تحديد الحجم المناسب لاتصال العملية؟
يمكن تصنيف المواضيع على أنها مستقيمة (مؤشرات ترابط متوازية) أو مدببة (مؤشرات ترابط مدبب). غالبًا ما يشار إلى المواصفات القياسية لاتصالات مقياس الحرارة في البلدان الأوروبية والتطبيقات الصناعية باسم الأنابيب البريطانية المعيارية (BSP). في المقابل ، في بلدان أمريكا الشمالية ، يتم استخدام خيط الأنابيب الوطنية الأمريكية (NPT) بشكل أكثر شيوعًا.
يمكنك قياس القطر عن طريق تثبيت الفرجار فيرنيير حول الخيط.
ارجع إلى مقالنا المكتوب مسبقًا: مقدمة واختيار المواضيع.
#05جذع موازين الحرارة الهاتفي (المسبار الحراري):
ما هو جذع مقياس الحرارة الهاتفي ، وما هو الغرض الأساسي؟
يعد جذع مقياس الحرارة الهاتفي ، الذي يشار إليه غالبًا باسم المسبار الحراري ، مكونًا لمقياس حرارة يستخدم لإحساس درجة الحرارة. عادة ما يتكون من عناصر ثنائية المعبأة ولديه شكل مشابه قضيب. يتم استخدامه للاتصال بشكل مباشر أو غير مباشر بمتوسط العملية التي يتم قياسها لدرجة الحرارة. تشمل المواد الشائعة لجذع مقياس حرارة الطلب 304 من الفولاذ المقاوم للصدأ و 316 من الفولاذ المقاوم للصدأ ، بقطر قضيب قياسي يبلغ 6.35 مم. مواصفات أخرى مختلفة متاحة أيضا للاختيار المخصص.

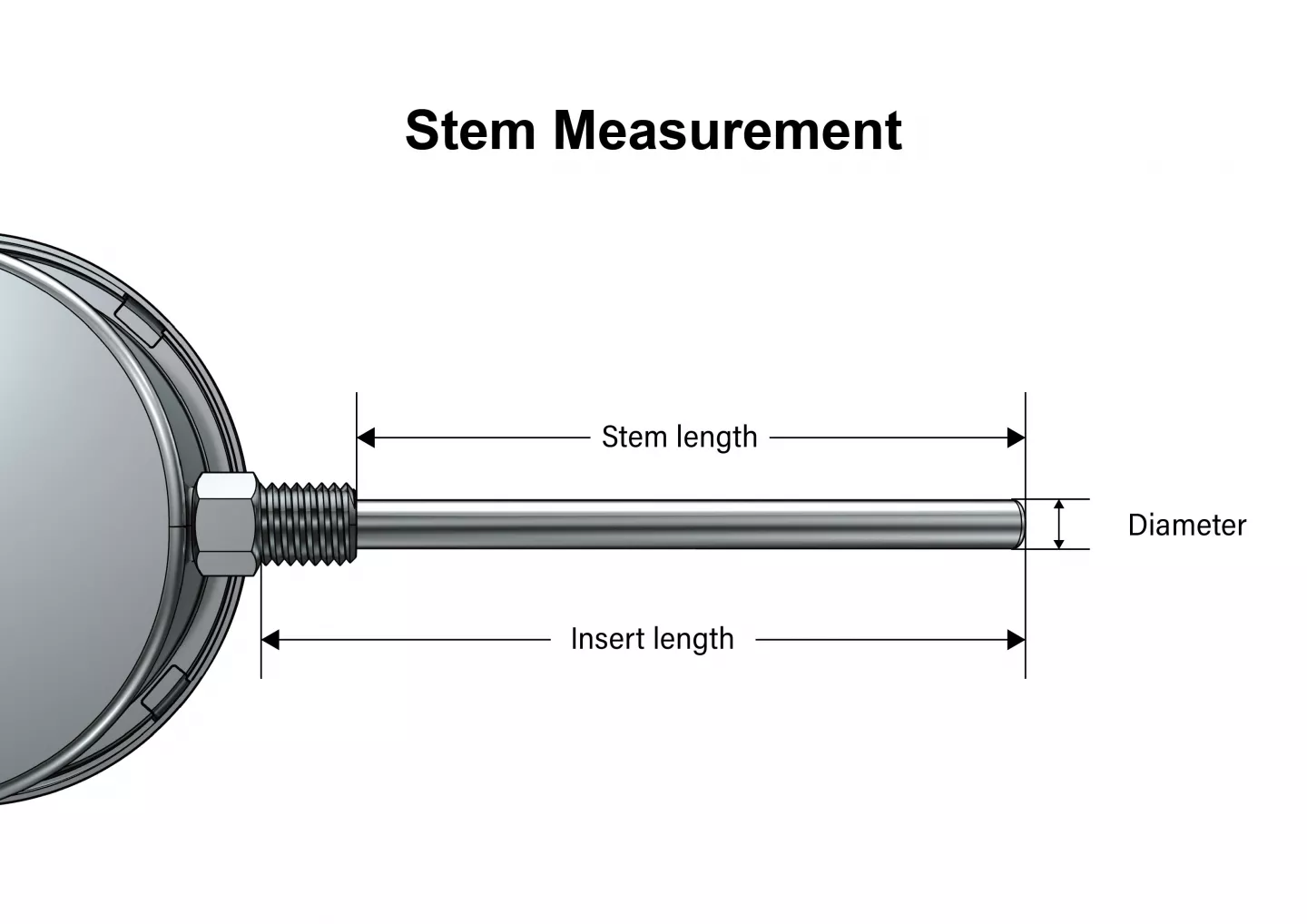

كيف تختار الساق الصحيح لمقياس الاتصال الهاتفي؟ كيف يجب حساب طوله بشكل صحيح؟
يعتمد طول ساق مقياس الحرارة للاتصال في المقام الأول على وسيط العملية أو الحاوية التي تنوي قياسها.
لتحقيق كفاءة قياس درجة الحرارة المثلى ودقةها ، يوصى بأن يتم غمر جذع مقياس حرارة الاتصال في وسط العملية أو على الأقل إدخاله على عمق يتراوح بين واحد إلى ثلثي طول الجذع. السيقان لديها الحد الأدنى طول من 50 ملم.
عند الطلب أو الاستفسار عن جذع مقياس الحرارة للاتصال ، ناقش عمق عملية العملية المتوسطة أو البرميل أو الخزان أو الحاوية مع المورد الخاص بك. تأكد من تحديد ما إذا كنت بحاجة إلى طول قياس درجة الحرارة لتضمين الخيوط أم لا. لمزيد من التفاصيل ، يرجى الرجوع إلى الرقم الأيسر.
#06أنابيب Thermowells وأنابيب الحماية:
ما هو أنبوب الحماية ، وما هو thermowell؟ ما هي الاختلافات بينهما؟
كل من أنابيب الحماية والحرارة هي الملحقات التي تحتاج إلى شراؤها بشكل منفصل. تتمثل وظيفتها الأساسية في منع ساق مقياس الحرارة للاتصال الهاتفي من تآكله بواسطة وسيط العملية ، أو التالفة في بيئات الضغط العالي ، أو المتأثر. كما أنها تسهل تنظيف واستبدال مقياس الحرارة مع الحفاظ على تشغيل الجهاز.
الفرق الأكثر أهمية بين أنبوب الحماية و thermowell هو أن أنبوب الحماية مبني من أنبوب واحد. يتم إغلاق الحافة (الواجهة الأمامية) لهذا الأنبوب من خلال اللحام ، مما يخلق نهاية صلبة. في المقابل ، يتم تصنيع thermowell من قطعة واحدة من مادة الشريط الصلبة (دائرية أو سداسية). تكلفة تصنيع thermowell أعلى بكثير من أنبوب الحماية.
ما الذي يجب مراعاته عند استخدام أنبوب حماية أو thermowell؟
عند تثبيت أنبوب حماية أو thermowell ، من المهم ملاحظة أن عزل ساق مقياس الحرارة للاتصال ووسط العملية سيؤثر على وقت الاستجابة (الاستشعار) لمقياس الحرارة. بالإضافة إلى ذلك ، يمكن أن تؤثر الاختلافات في وسط القياس ومعدل التدفق على الوقت اللازم لنقل حرارة الوسط إلى مستشعر درجة الحرارة.
ما هي المواصفات الشائعة لأنابيب الحماية والحرارة؟
تشمل المواد الشائعة لأنابيب الحماية و thermowells الفولاذ المقاوم للصدأ 304 و 316. في بعض بيئات التطبيق القاسية بشكل خاص ، يمكن استخدام سبائك Hastelloy و Monel كمواد. بدلاً من ذلك ، يمكن تطبيق الطلاء على الأجزاء التي تتلامس مع الوسط فقط.
تشمل الأنواع القياسية من ThermoWells الحرارية المغلقة و thermowells الصلبة. يمكن تخصيص Thermowell الصلبة. تأتي ThermoWells بأشكال مختلفة ، مثل مدبب ، مستقيم ، أو تدخل ، اعتمادًا على متطلبات التطبيق. يمكن تخصيصها باستخدام طرق اتصال مختلفة ، مثل الشفاه ، المشدودة ، وما إلى ذلك
لفهم أفضل لخيارات التخصيص هذه ، التواصل معنا.
مزيد من المعلومات
يمكن أن تؤثر العديد من العوامل الحاسمة الأخرى على قرار الشراء الخاص بك ، بما في ذلك المعايرة واختبار الدقة وفحص جودة ما قبل العمل-من بين أمور أخرى. بصفتك خبيرًا موثوقًا للأجهزة التايوانية ، يقدم SJ Gauge خدمات شاملة ، بما في ذلك تقارير المعايرة والاختبار والتفتيش على الجودة ، لضمان عدم تلبية منتجاتنا فقط ولكن تتجاوز معايير الجودة والمتطلبات الفردية.
مع أكثر من عشرين عامًا من تجربة القياس المهني ، تلتزم SJ Gauge بتزويدك بحلول القياس المصممة خصيصًا ، مع الإشراف على العملية بأكملها. سواء أكان اختيار المواصفات أو تجميع المكونات أو المعايرة أو الصيانة المنتظمة لمقياس الحرارة ، فسوف نسعى جاهدين لتقديم منتجات وخدمات دعم عالية الجودة. اتصل بنا الآن ، ودع SJ قياس المساعدة.
مزيد من المعلومات
بالإضافة إلى النقاط الرئيسية السبع عند اختيار مقياس الضغط ، من المهم أيضًا النظر في المعايرة واختبار الدقة وفحص الجودة قبل الشحن. بصفته خبيرًا موثوقًا في مجال الأجهزة الصناعية التايوانية ، يوفر SJ Gauge تقارير معايرة ما قبل الشحن واختبارها وجودة المنتج لضمان جودة المنتج الممتازة التي تلبي متطلباتك المخصصة.مقياس SJ يوفر حلول قياس مصممة خصيصًا للإشراف على كل خطوة من خطوة عملية شراء مقياس الضغط. سواء كان ذلك اختيار المواصفات الصحيحة أو تجميع المكونات أو المعايرة أو الصيانة العادية ، فنحن نكرس لتزويدك بالمنتجات المتميزة والدعم. انقر للاتصال بنا واترك SJ Gauge يقدم أفضل حلول قياس مخصصة لتطبيقات الصناعة الخاصة بك.
الائتمان والمرجع:
ASME B40.200 مقاييس الحرارة ، القراءة المباشرة والقراءة عن بُعدBS EN 13190: 2001
