هل تعرف الفرق بين الضغط المطلق والضغط؟ ماذا تعني الضغوط الإيجابية والسلبية؟ أين هو تطبيق مقياس الضغط المركب؟ SJ Gauge فقط من خلال قراءة هذه المقالة ، يمكنك أن يكون لديك فهم أعمق لمعايير القياس لأنواع مختلفة من مقاييس الضغط.
1. ما هو الضغط؟
"الضغط" هو مقياس القوة التي تعمل بشكل عمودي على منطقة الوحدة ، وحدات شائعة هي kg/cm 2 ، شريط ، psi.
2. الضغط الجوي:
يبلغ ضغط الهواء المقاس على مستوى سطح البحر حوالي 1 كجم/سم
2 ، وهو وزن الهواء في الغلاف الجوي ، لذلك يُعرف أيضًا بالضغط الجوي مع ATM كوحدة. 1 كجم/سم 2 تقريبي إلى 1 أجهزة الصراف الآلي. تختلف القيمة الفعلية للضغط الجوي مع الارتفاع ودرجة الحرارة والطقس ، إلخ. 3. الضغط المطلق وضغط المقياس:
الضغط المطلق:
يحدث عندما يكون المقياس غائبًا تمامًا. لا توجد قيمة سلبية في الضغط المطلق ، والضغط المطلق له نفس المعيار ولن يتقلب عند القياس.
يمكن اعتبار الضغط المطلق ضغط المقياس بالإضافة إلى الضغط الجوي. وهذا يعني أن الفرق بين الضغط المطلق وضغط المقياس هو ما إذا كان الضغط الجوي يتم تضمينه عند القياس. عندما تحتاج إلى قياس لا يتأثر بالضغط الجوي ، يمكنك استخدام مقياس الضغط المطلق ، على سبيل المثال: تستخدم صناعة الأغذية مقياس الضغط المطلق أثناء التغليف لضمان نضارة الطعام.
 |
 |
|
الأرقام 1 |
الأرقام 2 |

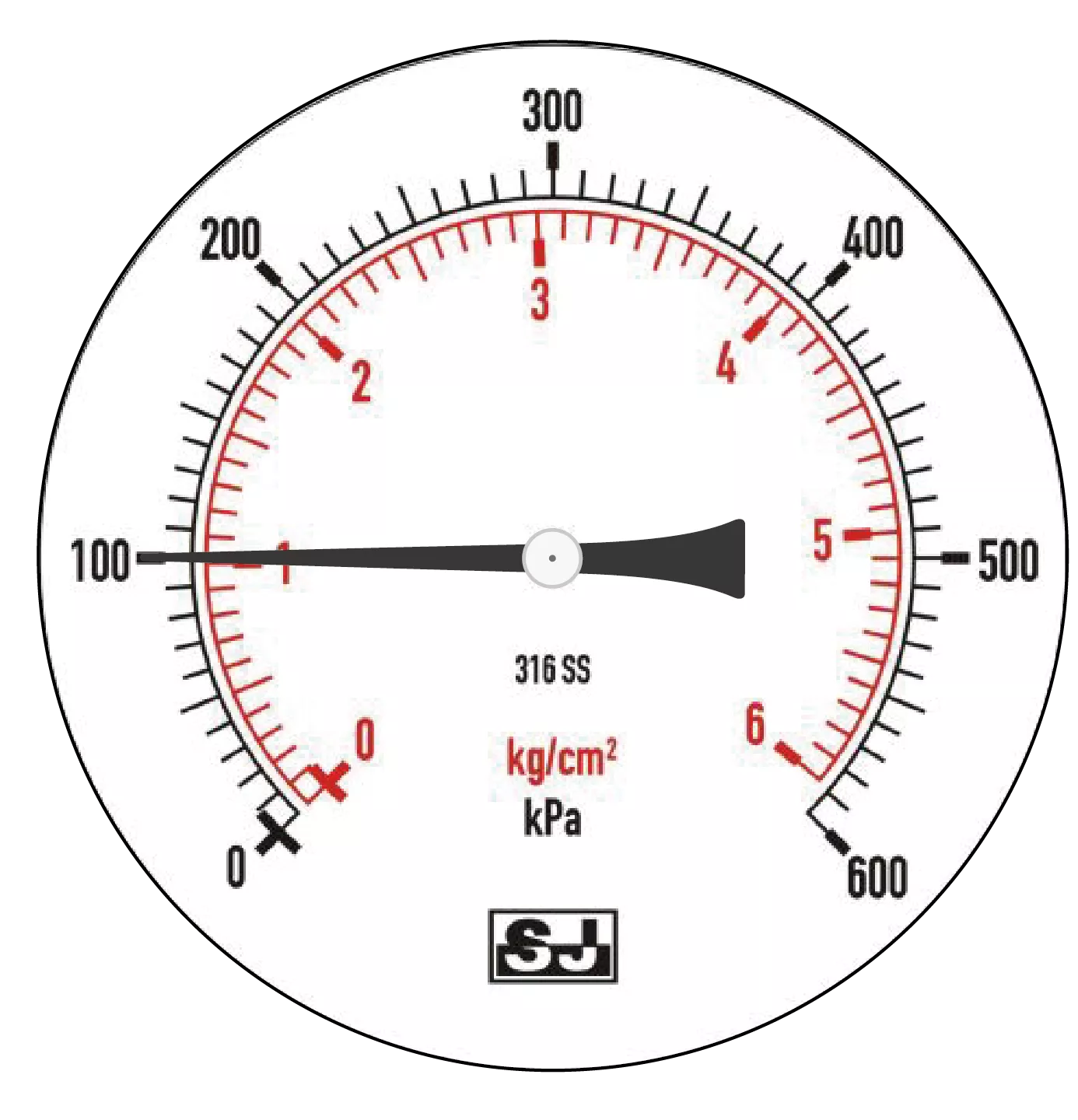

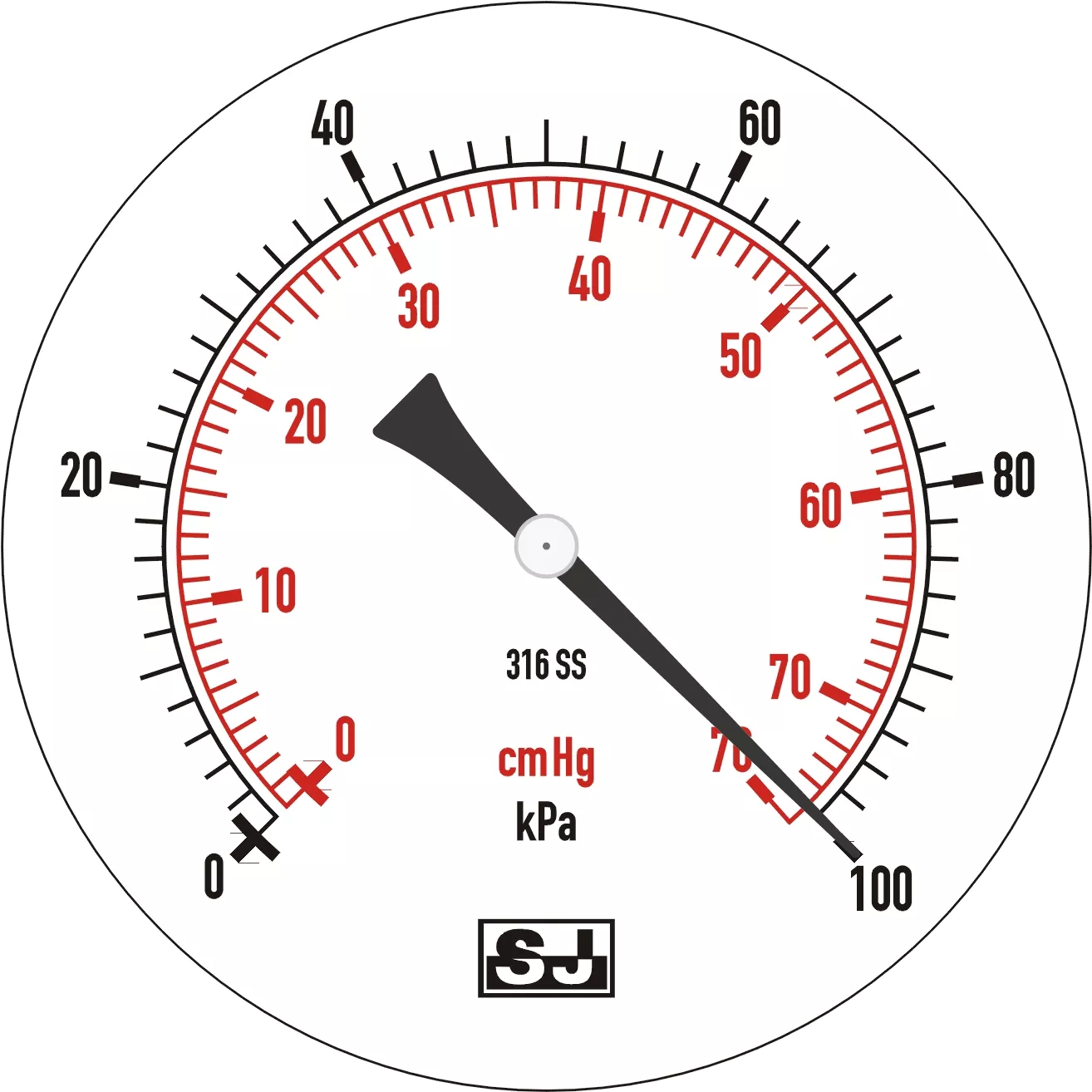

يوضح الشكلان 1 و 2 قيم ضغط مقياس الضغط المطلق عند 1 ATM (تقريبي إلى 100 كيلو باسكال)
ضغط المقياس:
بالنسبة للضغط البارومتري ، المقاسة على أساس الضغط الجوي ، فإن معيار القياس غير ثابت. قد يتغير مع البيئة ، ويمكن أن تكون نتيجة القياس سلبية.
يتم قياس ضغط المقياس بالضغط الجوي كمعيار ، لذلك قد يكون للبيئات المختلفة نقاط مرجعية قياس مختلفة ، على سبيل المثال: الضغط الجوي منخفض نسبيًا في الأيام الممطرة في نفس المكان. يمكن أن تكون قيمة القياس سلبية بسبب الفرق بين مصادر الضغط. هذا أمر شائع لمقاييس ضغط الفراغ ومقاييس الضغط المركبة. لا تمثل قيمة الضغط المعروضة على الاتصال الهاتفي الضغط الحقيقي للوسيلة.
ضغط المقياس (PG) = الضغط المطلق (PABS) - الضغط الجوي (ATM)
الشكل 3
الشكل 3 قيمة ضغط المقياس الموجب في 1 ATM (تقريبي إلى 100 كيلو باسكال)
4. الفراغ/الضغط السلبي:
عندما يكون الضغط المتوسط أقل من الضغط الجوي ، فإنه يخلق فراغًا - يُعرف أيضًا باسم الضغط السلبي. يمكن استخدام كل من مقاييس الضغط الفراغي ومقاييس الضغط المركبة لقياس الضغط السلبي ، والذي يستخدم في الغالب في صناعة المواد الغذائية.
الشكل 4
يوضح الشكل 4 قيمة ضغط مقياس الضغط السلبي عند 1 ATM
5. ضغط المركب:
يقيس الضغط المركب كل من الضغط الإيجابي والسلبي في نفس الوقت ، عند قياس الضغط الإيجابي ، سينتقل المؤشر في اتجاه عقارب الساعة ، وسيتحرك عكس اتجاه عقارب الساعة عند قياس الضغط السلبي. يتم استخدام مقاييس الضغط المركبة بشكل شائع في قياس المضخة وأنظمة HVAC وأدوات التحكم في الحرائق.
الشكل 5
يوضح الشكل 5 قيمة ضغط مقياس الضغط المركب عند 1 ATM
نأمل أن يكون لديك الآن فهم أساسي عندما يتعلق الأمر بمعيار القياس لأنواع مختلفة من أجهزة قياس الضغط. هل تريد أن تعرف المواصفات التي يجب مراعاتها عند شراء مقاييس ضغط المؤشر العام؟ أو كيفية حل فشل قياس الضغط؟ انقر على الروابط أدناه لمعرفة المزيد!
