ما هي الهياكل الداخلية لمقاييس الضغط الميكانيكي المختلفة؟

1. أنبوب بوردون

لنبدأ بالمكون الرئيسي في مقاييس أنبوب بوردون (المعروف أيضًا باسم أنبوب الربيع). يمكن استخدامها لقياس كل من السائل والغاز. هناك ثلاثة أنواع: نوع C ، نوع حلزوني ، ونوع حلزوني.

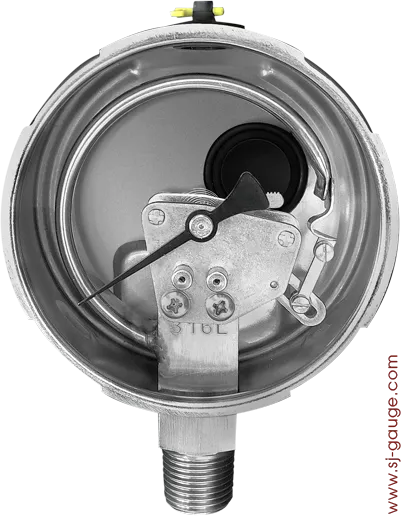

C-Type Bourdon Tube:

مصنوعة من أنابيب بوردون من النوع C من أنبوب جوفاء رفيع الجدران. مصنوعة بشكل شائع من النحاس أو الفولاذ المقاوم للصدأ ، ويستخدم لمدة تتراوح بين 0.6 و 70 كيلوغرام/سم مربع من الضغط ، فهي من أكثر أنواع المقاييس للضغط الميكانيكي. إصلاح الطرف المفتوح للقاعدة للاتصال بمصدر الضغط وتوصيل نهاية الختم بالارتباط. عند حدوث الضغط ، سينتج أنبوب Bent Bourdon إزاحة مقابلة بسبب الضغط المختلف المعطى ، وسيتم تدوير المؤشر.

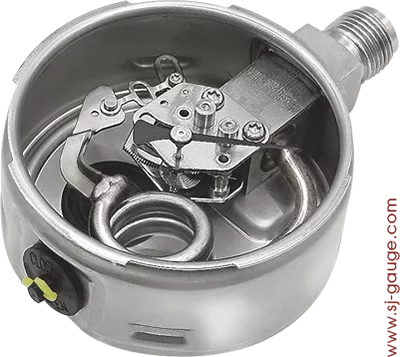

أنبوب بوردون الحلزوني:

تساعد الخصائص متعددة الانحناء لأنبوب بوردون الحلزوني على تشتيت الضغط بسهولة. بالمقارنة مع نوع C ، يمكن للنوع الحلزوني تحمل الضغط الأعلى. غالبًا ما يتم استخدامه لضغوط عالية تتراوح من 70 ~ 1000 كجم/سم². كلما زادت قيمة الضغط المقاسة ، كلما زادت حاجة لفائف الأنبوب. شائع الاستخدام في صناعة البتروكيماويات ومحطات الطاقة والهندسة البيئية.

أنبوب بوردون بوردون:

أنابيب بورال بوردون منحنية في دوائر متحدة المركز. يتم توصيل نهاية الأنبوب مباشرة بالمؤشر ، دون استخدام التروس أو الروابط. غالبًا ما يستخدم بنيته البسيطة في مقاييس الضغط مع الأوجه الصغيرة ، مثل غوص أسطوانات الأكسجين وطفان الحريق.

2. الحجاب الحاجز

بعد ذلك ، دعونا نلقي نظرة على بعض مقاييس الحجاب الحاجز. هناك ثلاثة أنواع: Link Diaphragm ، Capsule ، و Guiphragm Gauges.

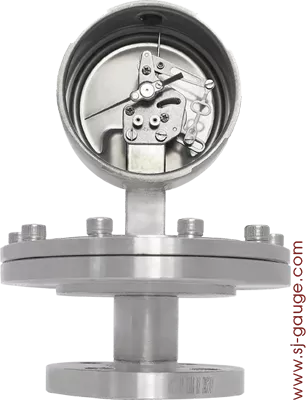

ارتباط الحجاب الحاجز:

يعمل Link Diaphragm دون أي سائل ملء نظام ، وهو أمان لقياس الضغط المعقم. مواد الحجاب الحاجز الشائعة هي الفولاذ المقاوم للصدأ ، تفلون (PTFE) ، Hastelloy (Hastelloy) أو السيراميك. يمكن قياس الضغط من خلال الحجاب الحاجز المتموج مباشرة ، وبعد ذلك سيتم نقل الضغط من خلال الارتباط بالترس والمؤشر. يمكن تطبيق بطانة أو طلاء لتمديد عمر الخدمة. يمكن استخدام أجهزة قياس ضغط الحجاب الحاجز لقياس الوسط العدواني ، وهي شائعة الاستخدام في صناعة الضاغط أو الغاز.

الحجاب الحاجز بدون تروس:

يقيس الحاجز بدون تروس الضغط مباشرة من خلال تقلص وتوسيع الحجاب الحاجز للضغط على دوران المؤشر. لا يحتاج هذا النوع من المقياس إلى ملء السائل لتجنب الصدمة الداخلية (قياس عدم استقرار ضغط الوسائط) والصدمة الخارجية (الاهتزاز الناتج أثناء تشغيل الجهاز) من التأثير على الملاحظة أو التسبب في تلف الترس. يمكن أن تقاوم مقاييس ضغط الحجاب الحاجز أيضا الاصطدام العالي. العيب هو دقة سيئة. يستخدم عادة في ضواغط الهواء أو كقياس ضغط الإطارات.

كبسولة:

يتم لحام اثنين من الحجاب الحاجز على طول وختم لتشكيل كبسولة. عندما يتغير الضغط من الوسائط ، ستوسع الكبسولة (الضغط الإيجابي) أو تقلص (الضغط السلبي) وفقًا للضغط. هذا يؤثر بشكل مباشر على الترس والرابط ، الذي يدفع المؤشر. المواد الشائعة المستخدمة هي النحاس والفولاذ المقاوم للصدأ. غالبًا ما تستخدم مقاييس ضغط الكبسولة كقياس ضغطات صغيرة في صناعة الغاز أو صناعة البتروكيماويات أو الصناعة الطبية.

3. آخرون

هناك أنواع أخرى من مقاييس الضغط التي لا تقع في فئة Bourdon أو فئة الحجاب الحاجز ، لكنها ليست أقل فائدة للصناعات التي تحتاج إليها. دعونا نلقي نظرة على نوعين: الخوار والمكبس.

منفاخ:

الخوار هي نوع من الأنبوب المجوف مع نمط مموج حلقي. عندما تتقاضى الضغط ، سيتم تمديد الخوار على طول اتجاه الأنبوب ، مما يؤدي إلى قيادة الترس والارتباط لتدوير المؤشر. بالإضافة إلى كونه مقياس ضغط عام ، غالبًا ما يتم استخدامه كقياس ضغط تفاضلي. المبدأ هو توصيل رأس المال على جانبي وسائط الضغط بشكل منفصل. من خلال الاختلاف في الضغط بين الجانبين ، سوف يدور المؤشر. عادةً ما تستخدم هذه المقاييس لقياس اختلافات الضغط التي تتراوح من 0 ~ 25 كجم / سم². الحد الأقصى للضغط الثابت هو 150 كيلوغرام / سم مربع. المواد الشائعة من الخوار هي الفولاذ المقاوم للصدأ والنحاس والبرونز. ستجد عادة هذه المقاييس في أنظمة تكييف الهواء وأنظمة الترشيح وأنظمة الكشف عن أنابيب العادم.

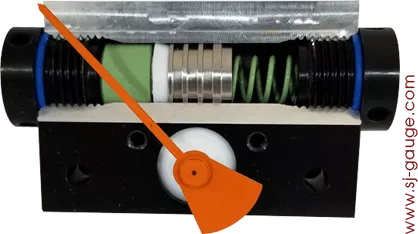

مكبس:

تستخدم مقاييس ضغط المكبس بشكل أساسي كمقاييس للضغط التفاضلي. يتم توصيل ضغوطين مختلفين بجوانب مختلفة من المقياس. سوف يضغط الضغط العالي على انخفاض الضغط ، مما يؤدي إلى دفع المكبس إلى الضغط المتبقي إلى انخفاض الضغط. هذا يضغط الربيع ويدور المؤشر. تستخدم مقاييس المكبس بشكل أساسي لمراقبة المضخة وأنظمة خطوط الأنابيب.
