في أي موقف يجب دمج ختم الحجاب الحاجز في مقياس الضغط الخاص بك؟

1. عندما تتبلور الوسائط بسهولة ، تحتوي على شوائب أو سميكة جدًا:

أثناء القياس ، تتدفق الوسائط مباشرة إلى نظام القياس (أنابيب بوردون ، والأنابيب الحلزونية ، والأفوار ، وما إلى ذلك). لتجنب الانسداد ، يجب دمج ختم الحجاب الحاجز لعزل مصدر الضغط. على سبيل المثال: تستخدم الصناعات الغذائية والصيدلانية غالبًا مقاييس ضغط الحجاب الحاجز الصحي لقياس الضغط. لا يمكن لهذا النوع من ختم الضغط عزل وسائط القياس فحسب ، بل يمكن أيضًا تنظيفه بسهولة واستبداله. مصادر الضغط الشائعة التي تتبلور بسهولة المياه المالحة ، ومصادر الضغط التي تحتوي على شوائب ، ومياه الصرف الصحي ومياه الصرف الصحي ، ومصادر الضغط السميكة المفرطة مثل اللاتكس والإسفلت.

2. عندما تكون الوسائط حمضية أو تآكلًا قويًا:

على الرغم من أن أنظمة القياس مع الفولاذ المقاوم للصدأ لها مقاومة حمض وقلوية ضعيفة ، إلا أن ختم الحجاب الحاجز مناسب لاستخدامه للوسائط ذات الخصائص القلوية أو التآكل القوية. هذا يمنع الوسائط من التدفق المباشر إلى الأنبوب وتسبب التآكل أو التمزق. تشمل أمثلة هذه الوسائط: حمض الهيدروكلوريك وحمض النيتريك والأمونيا وحمض الكبريتيك. ستساعد البطانة والطلاء أيضًا في إطالة عمر خدمة المقياس. مواد ختم الحجاب الحاجز الشائعة هي: الفولاذ المقاوم للصدأ ، PTFE (Teflon) ، Tantalum ، و Hastelloy.

من جدول مقاومة التآكل من المعدن والبلاستيك و PP لرؤية مقاومة التآكل للمواد المختلفة للمواد الكيميائية المختلفة.

ولكن كيف تعمل أختام الحجاب الحاجز مع مقاييس الضغط؟

بدون ختم الحجاب الحاجز ، سوف تتدفق الوسائط مباشرة إلى نظام القياس لقياس الضغط الميكانيكي ودفع المؤشر إلى التدوير. لمعرفة المزيد حول الأعمال الداخلية لقياس الضغط ، تحقق من مقالتنا: ما هي الهياكل الداخلية لمقاييس الضغط الميكانيكي .

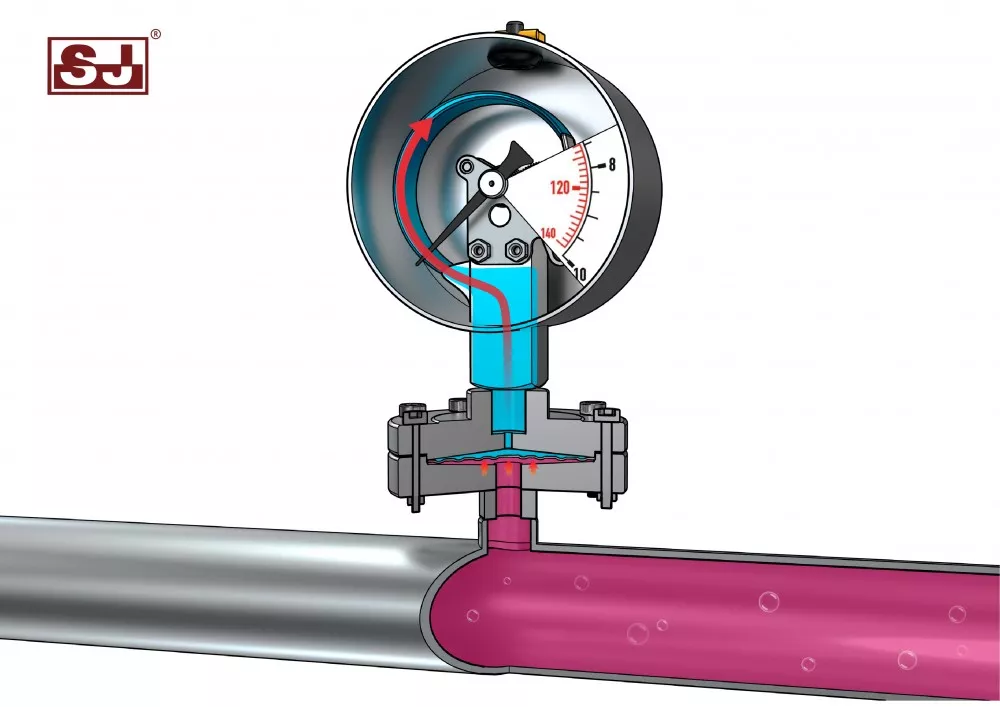

دمج ختم الحجاب الحاجز إلى مقياس الضغط يضيف حاجزًا تحت موضوع الاتصال. ثم يتم ملء المقياس بسائل أقل ضررًا (أزرق في الصورة أدناه) ، والذي يتلقى ضغطًا من الوسائط (الأرجواني في الصورة أدناه) من خلال الحجاب الحاجز ويدفع المؤشر.

​

تطبيق مقاييس ضغط ختم الحجاب الحاجز:

الصناعات الشائعة التي تستخدم أختام الحجاب الحاجز: البتروكيماويات ، الطبية ، الأدوية ، والغذاء. كما أنها تستخدم في العديد من محطات الطاقة.

تصميم توصيل أجهزة قياس ضغط ختم الحجاب الحاجز:

هناك ثلاثة أنواع رئيسية من أختام الحجاب الحاجز: الخيوط ، شفة ، وصحية. يعتمد اختيار كل نوع على عدة عوامل مثل الصناعة ووسائط الضغط وقيود المساحة وموقع الاتصال. الصور أدناه يمكن أن تعطيك بعض الأفكار. إذا كنت تعتقد أنك قد تحتاج إلى ختم الحجاب الحاجز ، فتأكد من طلب المزيد من المعلومات.

نأمل أن تكون هذه المقالة قد ساعدتك في تحديد ما إذا كان مقياس ضغط ختم الحجاب الحاجز هو الحل لمشكلتك. إذا كنت لا تزال غير متأكد أو تحتاج إلى مزيد من المساعدة ، فلا تتردد في الاتصال بنا. يسعدنا المساعدة.
