هناك العديد من أنواع موازين الحرارة للتطبيقات الصناعية ، مع مبادئ واستخدامات العمل المختلفة. تابعنا للتعرف على هذه المبادئ وأنواع موازين الحرارة.
1. مقياس الحرارة الزجاجي
المقاييس الحرارية الزجاجية لها بنية بسيطة وتكلفة منخفضة. ليس فقط شائعًا في الحياة اليومية ، ستجد أن هذه تستخدم أيضًا على نطاق واسع في التطبيقات الصناعية. ومع ذلك ، فإن مقاييس الحرارة الزجاجية لها بعض العيوب. يمكن أن تكون هشة ، لذلك يجب استخدامها بعناية. لأن الزجاج ينكسر الضوء ، يمكن أن يؤدي الانحراف الطفيف في زاوية العرض إلى قراءات غير دقيقة. مناسبة للاستخدام في المنتجات التجريبية الكيميائية. نطاقات درجة الحرارة النموذجية هي -60 درجة مئوية إلى 200 درجة مئوية.
مبدأ العمل:
![]() |
![]() |

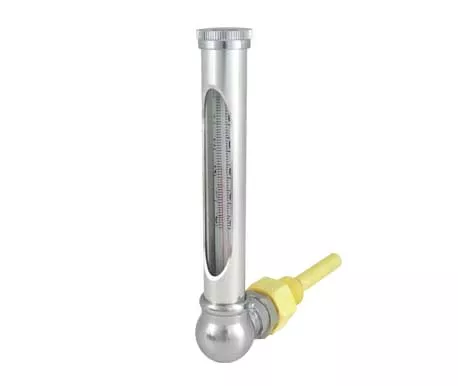

مقياس حرارة زجاج الديزل |

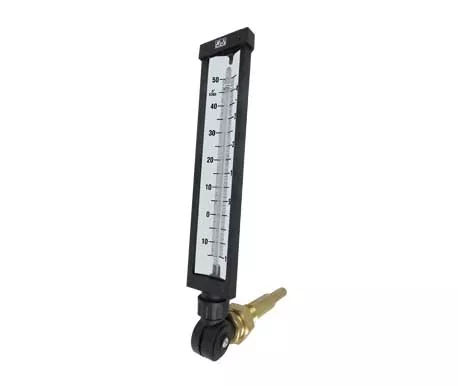

V-Line مقياس الحرارة |
يتم حقن السائل داخل الشعيرات الزجاجية والمصباح. يتم قياس درجة الحرارة بمبدأ التمدد الحراري وتقلص السائل عندما تتغير درجة الحرارة.
2. مقياس حرارة ثنائي المعجون
إن أكبر قوة لمقاييس الحرارة الثنائية هي أن التغير في درجة الحرارة المحيطة لا يؤثر على نتيجة القياس من خلال مؤشر الإزاحة أو الارتعاش. يجب أن تنتظر موازين الحرارة الثنائية للمعادن من الداخل لقياس درجة الحرارة ، وبالتالي فإن وقت الاستجابة أبطأ. الفولاذ المقاوم للصدأ مناسب للاستخدام في الهواء الطلق وفي أماكن أخرى. نطاق درجة الحرارة النموذجي هو -70 درجة مئوية إلى 600 درجة مئوية.
مبدأ العمل:
![]() |
![]() |
جبل أسفل مقياس الحرارة ثنائية المعادن |

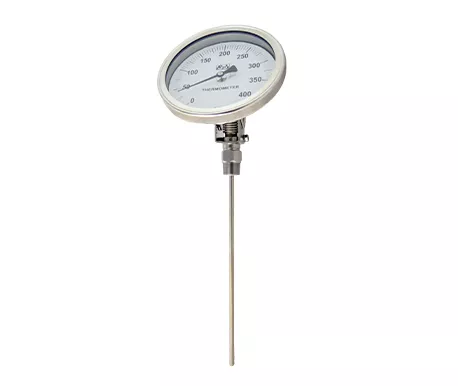

الزاوية القابلة للتعديل في مقياس الحرارة المعبأة |
يتم ربط صفحتين مختلفتين من المعدن معًا وتحمل في شكل حلزوني ، ويتم قياس درجة الحرارة من خلال الخصائص المختلفة لمعامل تمدد المعادن. أصلح أحد طرفي الحلزونية الثنائية إلى النهاية الثابتة والطرف الآخر للمؤشر. عندما تتغير درجة الحرارة ، ستتوسع الورقة المعدنية أو تتناقض مع الانحناء المعدني ، مما يؤدي إلى تدوير المؤشر.
3. مقياس حرارة توسيع الغاز
يمكن أن تعرض موازين حرارة توسيع الغاز تغييرات في درجات الحرارة على الفور ، ويمكن أن تحقق قياس درجة حرارة المسافة الطويلة (حتى 60 مترًا) عبر أنبوب شعري. فهي مناسبة للقياسات الدقيقة والتطبيقات الأخرى. العيب هو أن الغاز سيتأثر بدرجة الحرارة المحيطة ، وبالتالي فإن التغير في درجة الحرارة المحيطة سيؤدي إلى اهتزاز المؤشر أو يتحول. نطاقات درجة الحرارة النموذجية هي -200 درجة مئوية إلى 700 درجة مئوية.
مبدأ العمل:
![]() |
![]() |

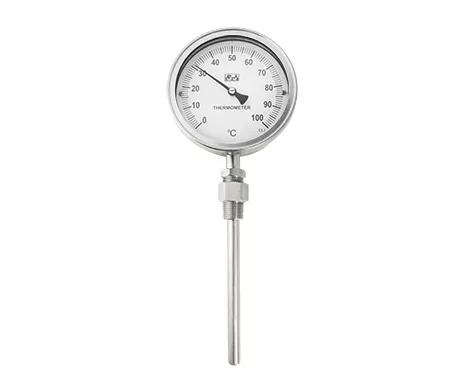

مقياس حرارة التوسع |

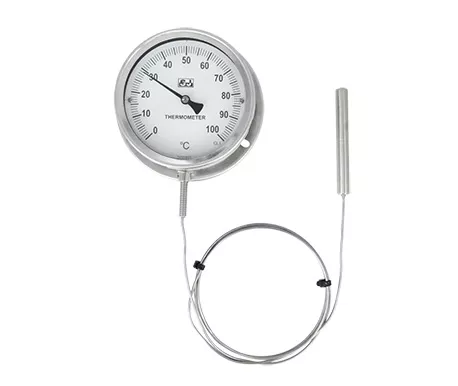

مقياس حرارة التوسع الشعري |
يتمثل مبدأ موازين حرارة توسيع الغاز في استخدام الغاز لقياس درجة الحرارة. يتم حقن الغاز في الشعيرات الدموية ، وعندما تتغير درجة الحرارة ، سيتغير ضغط الغاز في الأنبوب. يتسبب الضغط في أن أنبوب بوردون يشوه ويدفع المؤشر لعرض درجة الحرارة.
4. مقياس الحرارة الحراري
المقاييس الحرارية الحرارية لها دقة عالية ونطاق قياس كبير. إشارة الخرج مستقرة ، لذلك غالبًا ما تستخدم في الأتمتة الصناعية. ومع ذلك ، يستغرق تكييف الإشارة في نطاق القراءة الكثير من الوقت والتعقيد ، لذلك فهي غير مناسبة لقياس تغييرات درجات الحرارة الصغيرة. إنهم أكثر عرضة للتآكل والتآكل ، لذلك يحتاجون إلى معدات واقية لتمديد حياتهم. نطاق درجة الحرارة النموذجي هو -200 درجة مئوية إلى 2500 درجة مئوية (مواد موصل مختلفة ، نطاقات درجات حرارة مختلفة).
مبدأ العمل:
مقياس الحرارة الحراري
المبدأ الرئيسي لمقاييس الحرارة الحرارية هو التأثير الحراري ، الذي يتكون من موصلين معدنيين ذوي خصائص مختلفة لتشكيل دائرة ، بحيث تختلف درجة الحرارة في عقدة المعادن. سيؤدي الفرق الناتج عن درجة الحرارة إلى توليد قوة دافعة حرارية ، مما ينتج عنه جهد قابل للقياس لقياس درجة الحرارة. عندما يتم تحديد مادة المعدن في كلا الطرفين ، يرتبط حجم قوة الدافع الحرارية بعد حرارة الفرق في العقدتين. يتم استخدام نهايات - نهاية القياس والنهاية المرجعية (أو الثابتة). عادة ما يتم تعيين النهاية المرجعية عند 0 درجة مئوية.
5. مقياس حرارة المقاومة (RTD)
مقاوم المقاومة (RTD) مقاومة لدرجات حرارة عالية ولها نطاق قياس كبير. لديهم استقرار طويل الأمد ، ويستخدمون على نطاق واسع في التطبيقات ذات الكشف عن درجة الحرارة العالية مثل معالجة المعادن ، والطاقة ، والتكرير ، وغيرها من الصناعات. ومع ذلك ، فهي أكثر عرضة للتآكل ، ولديها نقطة انصهار منخفضة ، ويجب الحفاظ عليها في بيئة جافة. نطاق درجة الحرارة النموذجي هو -200 درجة مئوية إلى 600 درجة مئوية.
مبدأ العمل:
مقياس حرارة المقاومة (RTD)
مبدأ المقاومة الحرارية (RTD) هو قياس المقاومة. باستخدام موصل كهربائي معدني نقي ، ستتغير قيمة المقاومة وفقًا لدرجة الحرارة ، وبالتالي قياس درجة الحرارة. غالبًا ما تستخدم في التطبيقات عالية الدقة. المعدن الأكثر شيوعًا هو البلاتين (PT) ، الذي يحتوي على مقاومة تآكل وأكسدة ممتازة ، والتحريض والاستقرار العالي. PT100 هو الأكثر استخداما على نطاق واسع.
بعد القراءة عن موازين الحرارة الصناعية الخمسة هذه ، هل لديك فهم أفضل لمقياس الحرارة المناسب لك؟ انقر على الرابط أدناه لقراءة المزيد لمعرفة المزيد حول موازين الحرارة!
